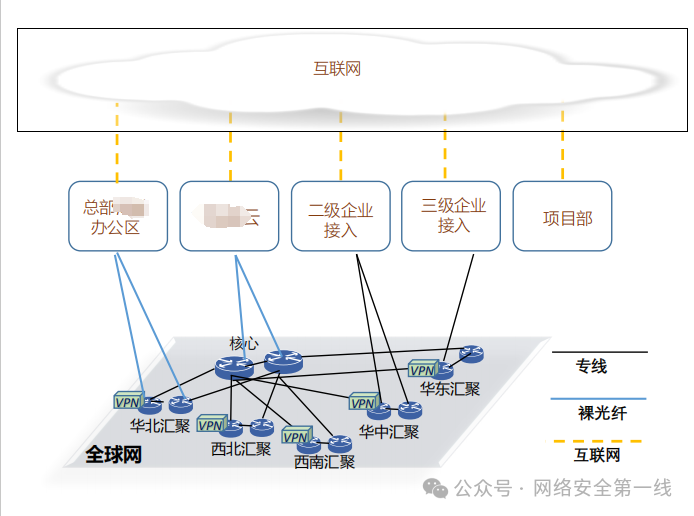

先來一份檔案背景：項目合同額3500W+;企業類別：某大型國有企業;網絡背景：該企業原在全國有北方、華中、華東、西南、西北五個區域匯聚點，全國分支機構按照區域劃分通過MV或MSTP專線就近接入5個區域中心，包含異地災備（本次不討論災備），同時各個分支結構都有自己的互聯網出口；客戶痛點（也是很多企業的痛點）：因?yàn)榛ヂ?lián)網出口眾多，暴露面防不勝防，在HW專項行動中被攻破出局，同時各個分支機構管理人員參差不齊，甚至有的機構出現只有使用無人管理的情況，帶寬使用成本、硬件設備成本連年攀高，分支機構也由原來的幾十家發展到一百多家，總部無法實現對分支機構網絡出口調整也做不到對分支機構出口的統一監管和資源調度，帶寬利用率無法充分發揮，無法做到全國一張網，每年各個分支機構還要產生相應的運維服務費用，導致成本不斷增加，網絡安全挑戰越來越大，業務部門體驗越來越差。建設需求：在充分利舊的原則下，將目前只有5個匯聚節點的廣域網升級為在每個省會城市都有接入點的MPLS高速帶寬企業骨干網；服務商選擇在南北各一處區域建設兩個吞吐量在15-20G的互聯網出口滿足全國分支機構互聯網訪問需求，各分支單位不再保留互聯網出口，總部保留互聯網出口，同時南北兩區域中心要按照等保2.0三級標準進行建設，全國一張網，帶寬資源充分利用，可通過技術手段優先保障業務流量，部分業務互訪較大的省份之間可以直接發起互訪，原則上北方單位走北方出口，南方單位走南方出口，同時兩個出口互為備用避免單點故障。

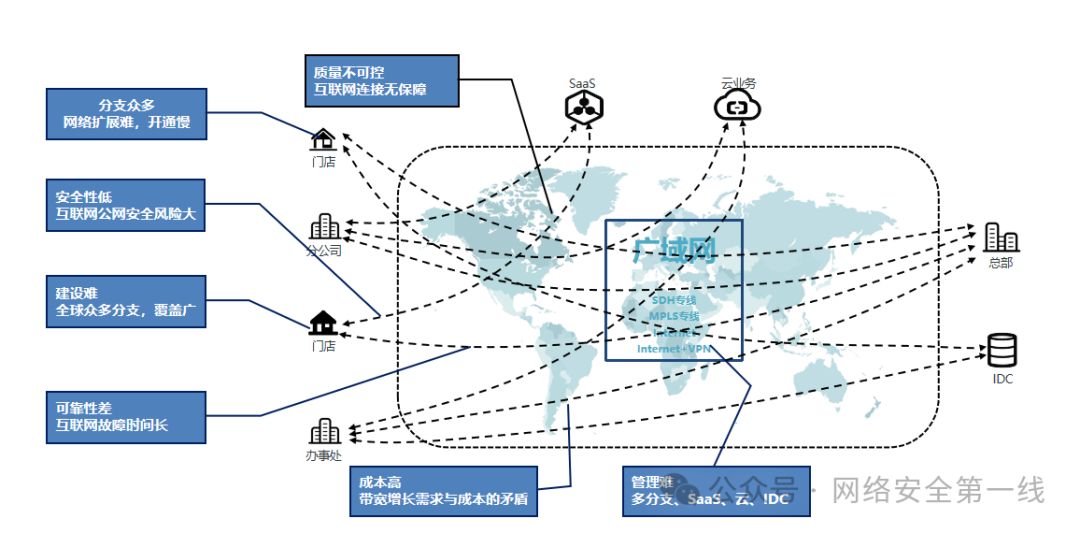

提供方案：首先當前企業廣域網傳統架構面臨著諸多困境，同時也是該企業所面臨的困境：
給客戶推薦使用SD-WAN解決方案來實現該企業廣域網的整體升級重構，將SD-WAN技術應用于企業廣域網場景，用于連接廣闊地理范圍的分支網絡、數據中心、互聯網應用及云服務，幫助企業降低廣域網投入、提高管理運維效率、加固廣域網安全，同時能夠?qū)崿F(xiàn)全國一張網，完成網絡資源調度架構重組，實現總部監管，降低分支機構運維人員工作量，提升對企業業務的支撐效率。

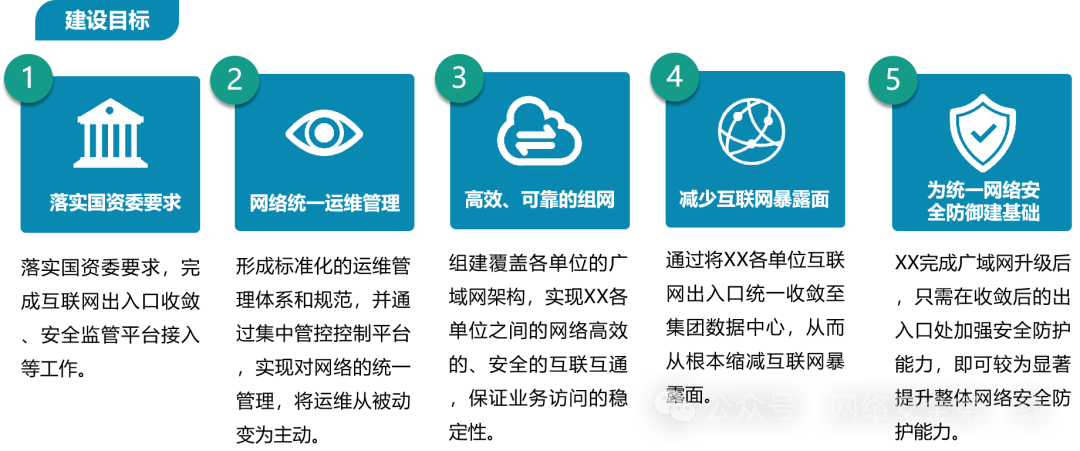

整體項目建設方案目標：
方案整體設計架構說明：
根據客戶需求及建設目標，本項目總體采用網形組網結構，二個互聯網出口數據中心（一級節點）加總部作為互聯網訪問匯聚節點，各二級節點（本次接入的二、三級單位）訪問互聯網可以通過二個數據中心或總部（一級節點）做流量中轉，也可以通過MPLS-VPN廣域網進行直接的業務互訪，從而減輕總部壓力。
一、二級節點間通過MPLS-VPN骨干網實現互聯互通，并采用“Full-Mesh”組網模型。另外，為實現對廣域?qū)＞W(wǎng)的統一、智能、靈活的管理與監控，需建設網絡管控平臺，部署網絡監控平臺與SD-WAN控制平臺，與各節點進行對接，建立管控隧道（EVPN）。
本次項目建設范圍為一級節點三個（北方節點、南方節點、總部）互聯網出口、二級節點（60家二級單位、80家三級單位）。后續，可基于本次項目建設模式與經驗，實現廣域網的快速擴展與復制應用到四級五級單位（四、五級單位接入組網模式需要根據具體情況制定）。

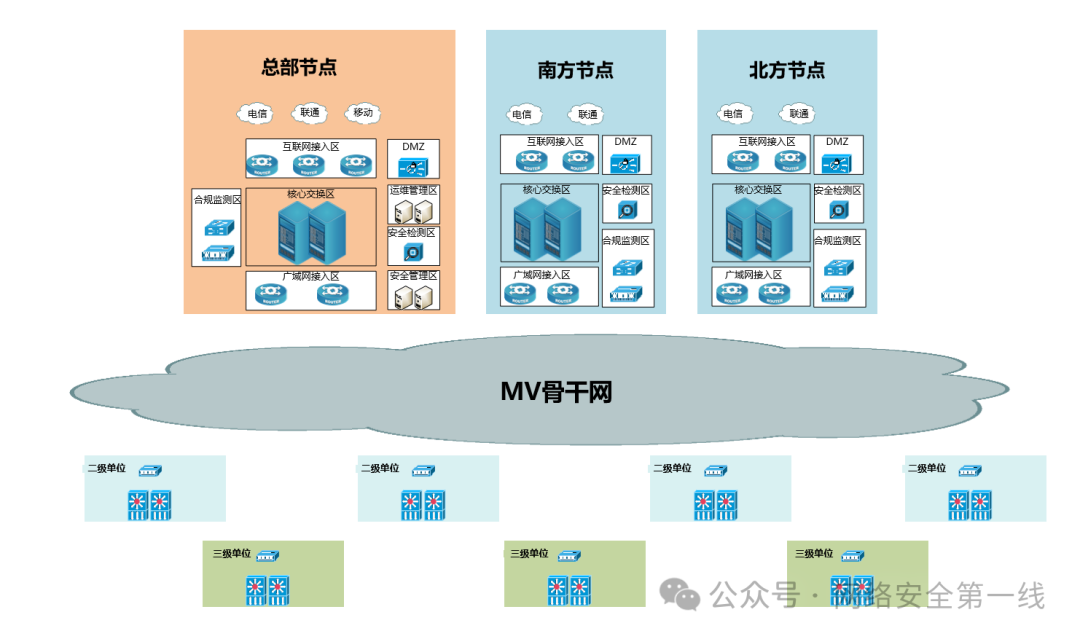

項目整體技術架構邏輯示意圖：

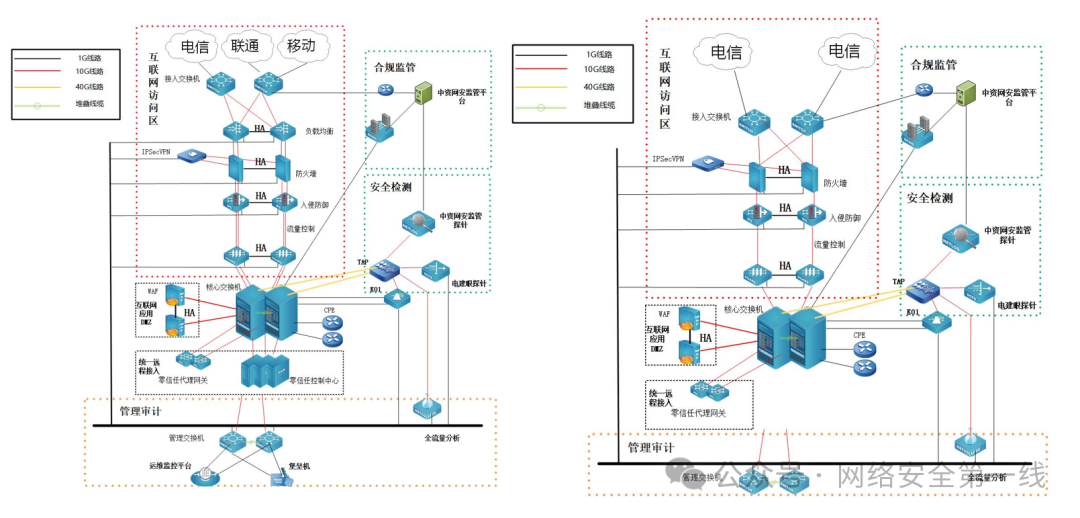

一級節點側（南北方數據中心）架構圖設計：

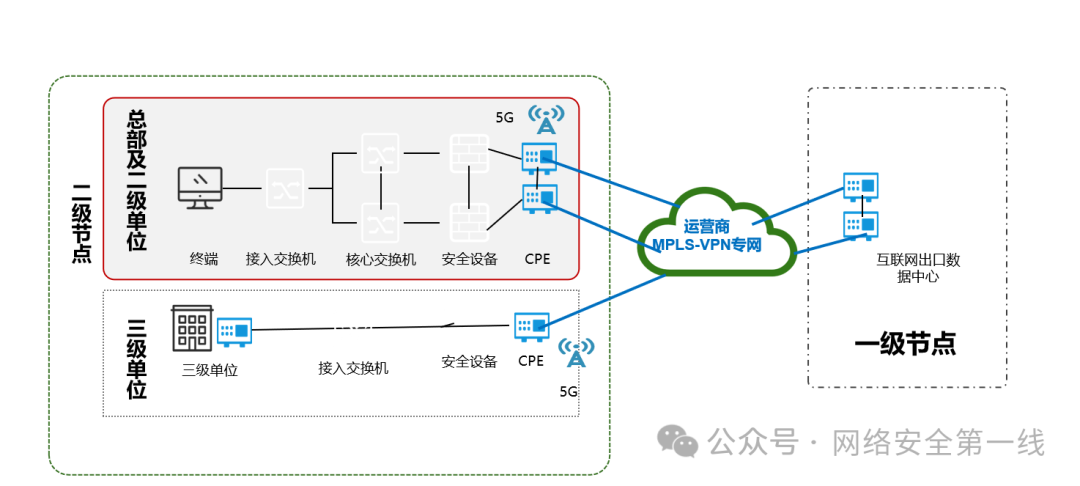

二級節點（二、三級單位） 側架構設計：

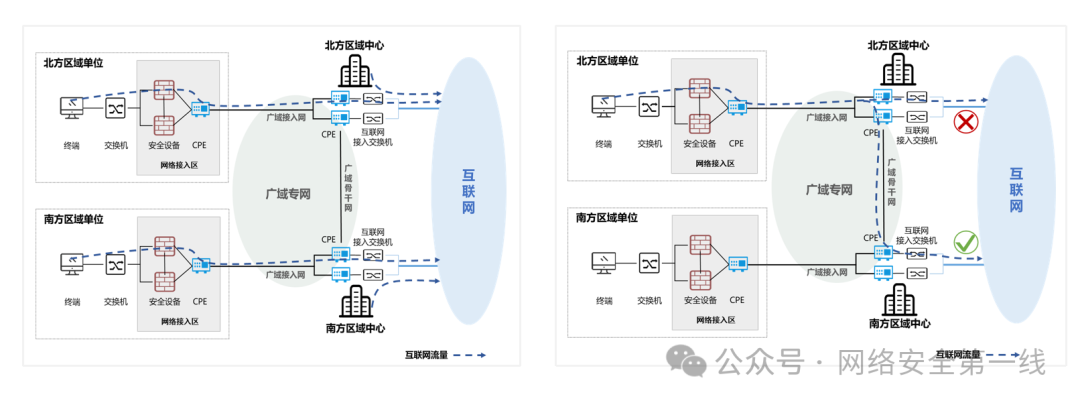

南北區域中心互為保障：
流量收斂：各區域單位所有互聯網訪問流量統一通過廣域接入網收斂至區域/數據中心，通過區域/數據中心實現流量出局，區域/數據中心自身互聯網流量本地出局；保障機制：當某個區域中心互聯網訪問出現故障時，本區域內區域單位互聯網流量將就近從其它區域中心出局
業務流量走向示意圖：

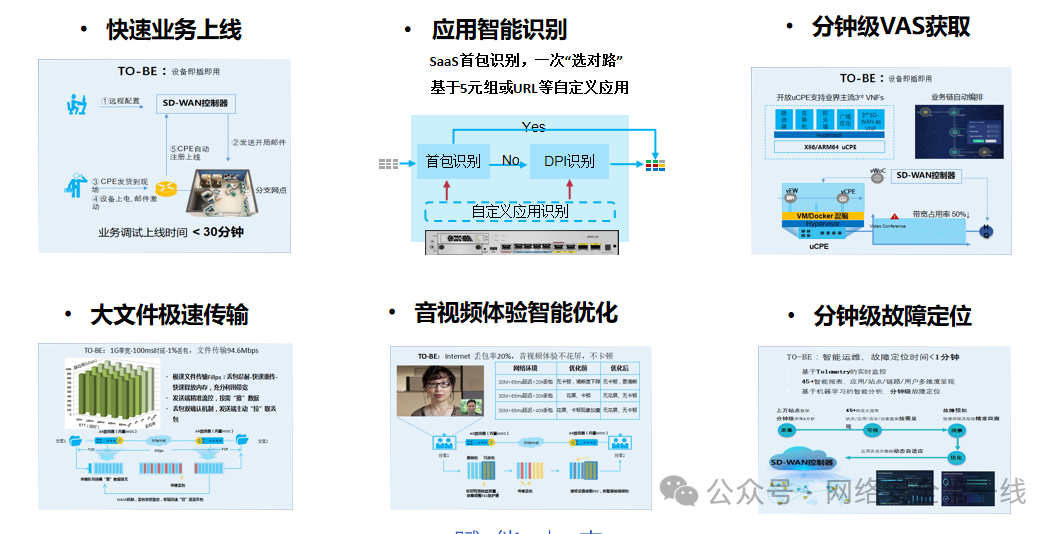

SD-WAN帶來的服務體驗：

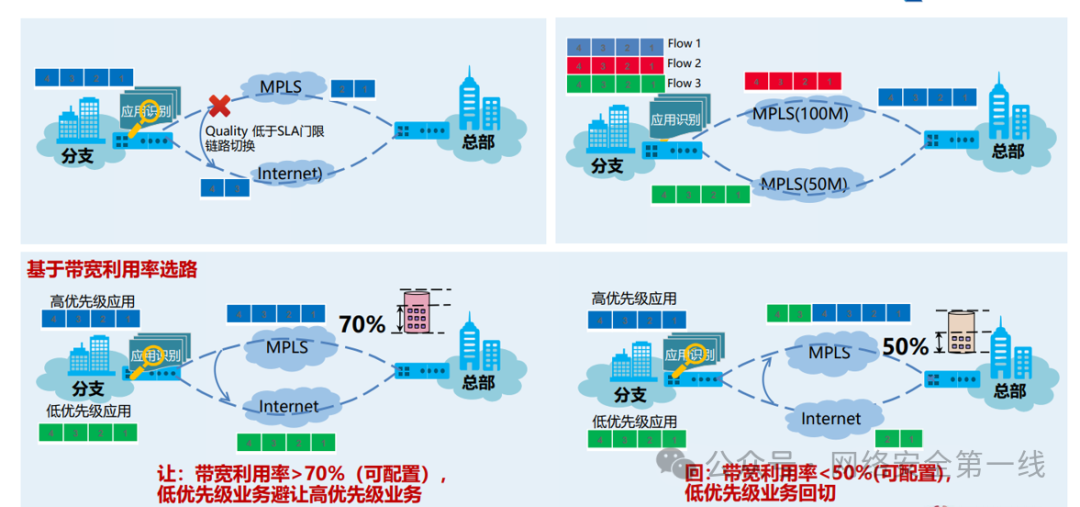

智能選路：
總結：在網絡安全形勢愈演愈烈的環境下，面對多分支機構，靈活廣域網組網，一站式安全管理網絡等需求場景，SD-WAN無疑提供了一套成熟的解決方案。減少互聯網暴露面不僅是國家的安全導向，同時也是大型企業必須要走的路徑，SD-WAN提供了安全可靠的減小互聯網暴露面的方案，無論是大型企業、中小型企業都可以使用，可以自建SD-WAN組網，也可以通過運營（POP）的方式實現自身SD-WAN網絡的組網建設。
